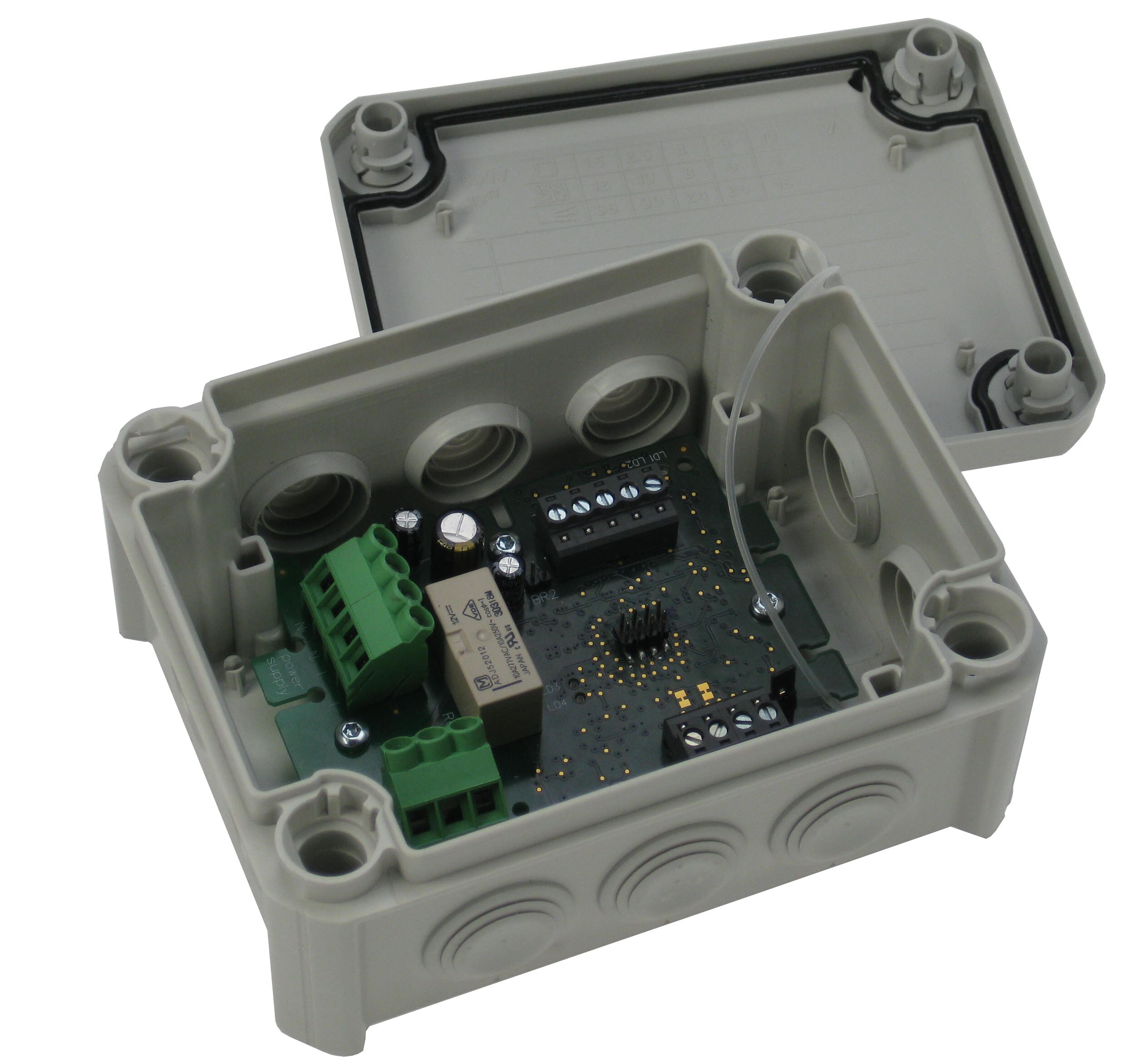

IQ8FCT LP moduł monitorująco - sterujący

808621

Zastosowanie
IQ8FCT LP jest modułem w pełni zasilanym z pętli dozorowej esserbus/Plus kompatybilnym z centralami IQ8Control oraz FlexES Control. Moduł jest przeznaczony do realizacji różnych funkcji monitorowania i sterowania w systemach SSP, a w trybie FCT jest zoptymalizowany pod kątem inteligentnego sterowania i monitorowania urządzeń przeciwpożarowych, zwłaszcza klap pożarowych. Sterowane urządzenia mogą być napięciami do 30VDC lub do 230VAC, a dzięki dużej obciążalności i odporności wyjścia na udary – możliwe jest sterowanie grupy urządzeń za pomocą jednego modułu. Moduł konfigurowany jest w oprogramowaniu tools8000 i może pracować w 2 trybach: TAL lub FCT.

Tryb TAL
W trybie TAL wejście monitoruje zewnętrzny zestyk NO lub NC, a jego pobudzenie sygnalizowane jest komunikatem alarmu z adresem i opisem tekstowym. Typ komunikatu alarmu (Pożar, Wejście wyzwalające, T-Alarm, Uszkodzenie) konfigurowany jest w programie tools8000. Aktywację wyjścia w trybie TAL można skonfigurować od dowolnych zdarzeń lub wg harmonogramu czasowego.

Tryb FCT
Tryb FCT jest przeznaczony dla inteligentnego sterowania i monitorowania klap pożarowych. W trybie FCT klapa jest sterowana przez wyjście przekaźnikowe modułu, a jej 2 krańcówki położenia otwartego i zamkniętego monitorowane są przez 5-stanowe wejście modułu. Nadzorowanie 2 krańcówek klapy może być ustawione zworką BR1 z wykorzystaniem rezystorów parametrycznych: wbudowanych (bezpośrednio podłączony siłownik) lub zewnętrznych (oddalony siłownik od modułu). W konfiguracji wejścia określa się maksymalny czas ruchu klapy (czas sygnału zwrotnego) i wejście zgłasza alarm, gdy klapa znajduje się w położeniu niezgodnym z jej stanem wysterowania np. samoczynnie się zamknie lub zablokuje w trakcie ruchu. Poprawnie poruszająca się klapa nie generuje po wysterowaniu niepotrzebnych komunikatów zmiany położenia.

karta katalogowa TUTAJ

  • W pełni zintegrowany i zasilany z pętli esserbus/Plus
  • Konfigurowalna inteligentna funkcja fail-safe
  • Programowalny tryb pracy przestawnego przekaźnika: NC lub NO
  • Programowalna funkcja dla wejść: czas sygnału zwrotnego
  • Wejście monitorujące swobodnie programowalne: alarm pożarowy, techniczny, uszkodzenie
  • Obciążalność wyjścia przekaźnikowego 230VAC / 16A
  • Obudowa w zestawie o podwyższonym stopniu ochrony IP65
Napięcie zasilania (z esserbus) 14 ... 42 V DC
Pobór prądu w dozorze 45 μA @ 19 V DC
Wyjście przekaźnikowe obciążalność rezystancyjna 16A 230V AC lub 30V DC
obciążalność indukcyjna 8A 230V AC lub 30V DC
obciążalność udarowa 250A @10ms
bezpotencjałowe, przestawne COM/NO/NC
Wejście monitorujące Tryb FCT: 1k / 6k8 / 10k
Tryb TAL: 1k / 10k (NO) lub 6k8 / 10k (NC)
Długość linii dla wejścia monitorującego 500 m
Wskaźniki LED LED1 (zielony): Praca / komunikacja z pętlą esserbus/Plus
LED2 (czerwony): Alarm
LED3 (zielony): Stan wyjścia przekaźnikowego
LED4 (czerwony): Stan wejścia monitorującego
Zworki BR1: wbudowane/zewnętrzne rezystory wejścia monitorującego
BR2: ręczne wysterowanie wyjścia przekaźnikowego
Ograniczenia systemowe do 127 na pętlę dozorową esserbus/Plus
Zaciski kostek połączeniowych max. 2,5 mm²
Temperatura pracy -20 °C … +70 °C
Temperatura magazynowania -30 °C … +75 °C
Wilgotność względna ≤ 95 % (bez kondensacji)
Kolor szary ( podobny do RAL 7035)
Waga około 250g
Wymiary (S x W x G) 150 x 116 x 67 mm
