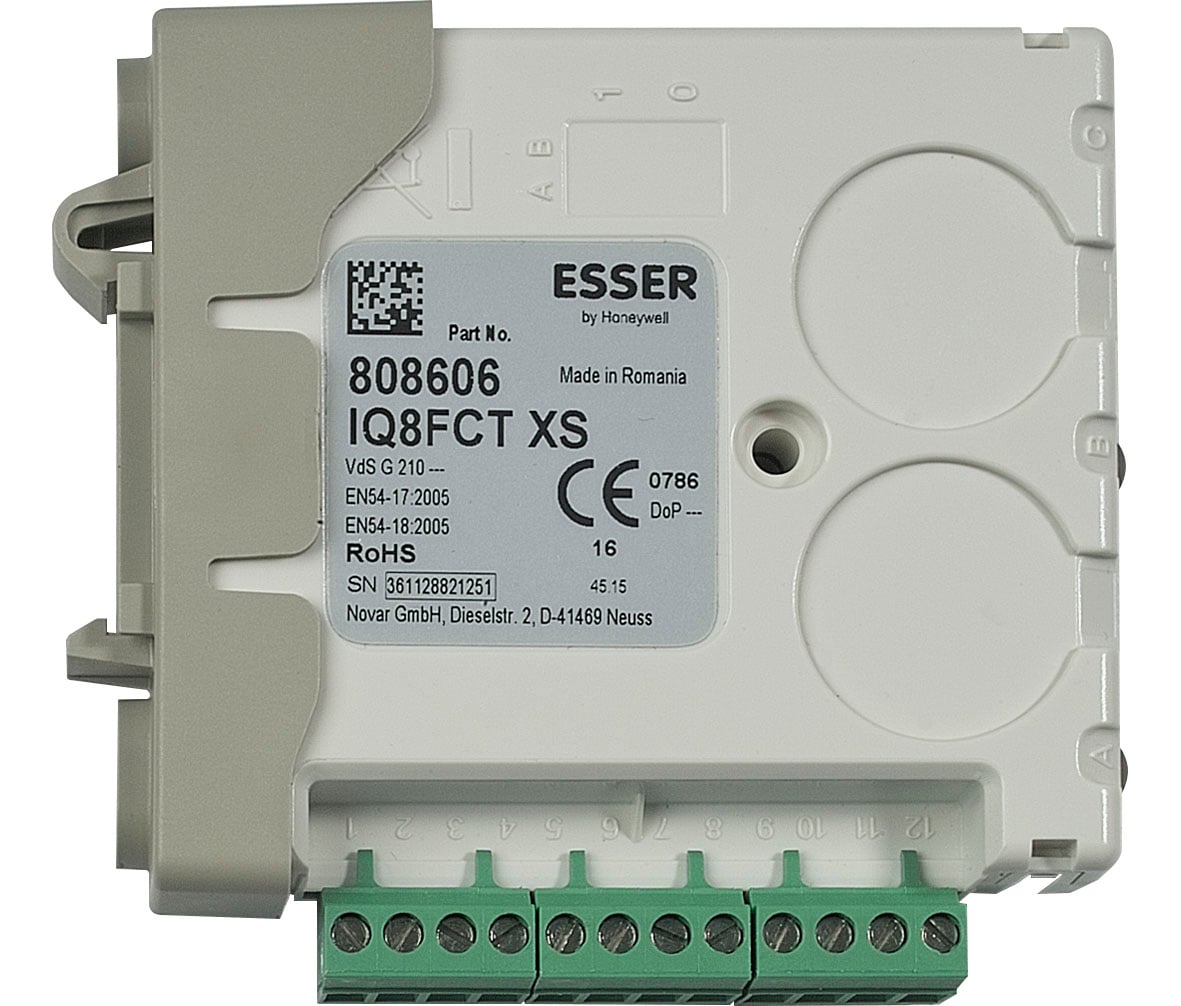

IQ8FCT XS moduł monitorująco - sterujący

808606

Zastosowanie
IQ8FCT XS jest modułem w pełni zasilanym z pętli dozorowej esserbus/Plus kompatybilnym z centralami IQ8Control i FlexES Control. Moduł przeznaczony jest do realizacji różnych funkcji monitorowania i sterowania w systemach SSP, a w trybie FCT jest zoptymalizowany pod kątem inteligentnego sterowania i monitorowania urządzeń przeciwpożarowych, zwłaszcza klap pożarowych. IQ8FCT XS posiada wyjście do podłączenia wskaźnika zadziałania (Nr kat. 781814) sygnalizującego stan aktywacji wejścia. Moduł konfigurowany jest w oprogramowaniu tools8000 i może pracować w 2 trybach: TAL lub FCT.

Tryb TAL
W trybie TAL wejście monitoruje zewnętrzny zestyk NO lub NC, a jego pobudzenie sygnalizowane jest komunikatem alarmu z adresem i opisem tekstowym. Typ komunikatu alarmu (Pożar, Wejście wyzwalające, T-Alarm, Uszkodzenie) konfigurowany jest w programie tools8000. Aktywację wyjścia w trybie TAL można skonfigurować od dowolnych zdarzeń lub wg harmonogramu czasowego.

Tryb FCT
Tryb FCT jest przeznaczony dla inteligentnego sterowania i monitorowania klap pożarowych. W trybie FCT klapa jest sterowana przez wyjście przekaźnikowe modułu, a jej 2 krańcówki położenia otwartego i zamkniętego monitorowane są przez 5-stanowe wejście modułu (za pomocą 3 rezystorów parametrycznych). W konfiguracji wejścia określa się maksymalny czas ruchu klapy (czas sygnału zwrotnego) i wejście zgłasza alarm, gdy klapa znajduje się w położeniu niezgodnym z jej stanem wysterowania np. samoczynnie się zamknie lub zablokuje w trakcie ruchu. Poprawnie poruszająca się klapa nie generuje po wysterowaniu niepotrzebnych komunikatów zmiany położenia.

karta katalogowa TUTAJ

  • W pełni zintegrowany i zasilany z pętli esserbus/Plus
  • Programowalny tryb pracy przestawnego przekaźnika: NC lub NO
  • Programowalna funkcja dla wejść: czas sygnału zwrotnego
  • Wejście monitorujące swobodnie programowalne: alarm pożarowy, techniczny, uszkodzenie
  • Prosta instalacja na szynie TS35/DIN
  • Opcjonalne obudowy natynkowe
Napięcie zasilania z (esserbus) 14 ... 42 V DC
Pobór prądu w dozorze 45 μA @ 19 V DC
Wyjście przekaźnikowe 1 A / 30 V DC lub AC
bezpotencjałowe, przestawne COM/NO/NC
Wejście monitorujące Tryb FCT: 1k / 6k8 / 10k
Tryb TAL: 1k / 10k (NO) lub 6k8 / 10k (NC)
Długość linii dla wejścia monitorującego 500 m
Wskaźniki LED LED1 zielony: Praca / komunikacja z pętlą esserbus/Plus
LED2 czerwony: Alarm/ aktywacja wejścia
Ograniczenia systemowe do 127 na pętlę dozorową esserbus/Plus
Zaciski kostek połączeniowych max 2,5mm2
Temperatura pracy -20 °C … +70 °C
Temperatura magazynowania -30 °C … +75 °C
Wilgotność względna ≤ 95 % (bez kondensacji)
Stopień ochrony IP 30
IP 50 (obudowy M200SMB / SMB6-V0)
Obudowa PC/ASA –poliwęglan / tworzywo ASA
Kolor szary ( podobny do RAL 7035)
Waga około 90g (808606) / 160g (M200SMB) / 700g (SMB6-V0)
Wymiary IQ8FCT XS (S x W x G)
Wymiary M200SMB (S x W x G)
Wymiary SMB6-V0 (S x W x G)
S: 90 mm W: 93 mm G: 23 mm
S: 130 mm W: 143 mm G: 49 mm
S: 245 mm W: 180 mm G: 100 mm
Zgodność z normą EN 54-17 : 2005 / -18 : 2005
  • M200SMB Surface mounting box
  • SMB6-V0 Surface mounting housing

Karty katalogowe

TypNazwaRozmiar
Moduł liniowy IQ8FCT XS 808606 Wersja: 05.2017 474 KB
