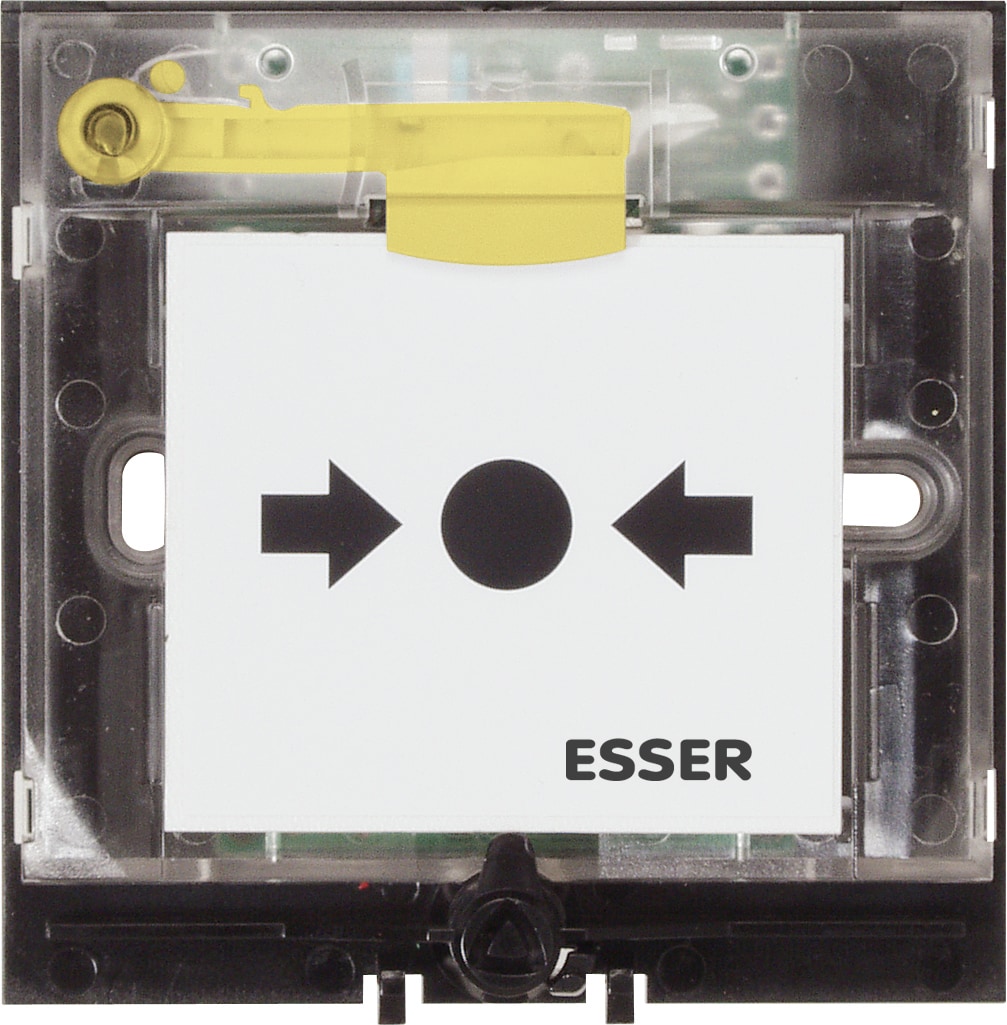

Przycisk mały ROP IQ8 konwencjonalny, elektronika z dwoma zestykami

804951

Taki jak 804950, ale z drugim bezpotencjałowym mikroprzełącznikiem.
  • Slimline design
  • Low power consumption
  • Plug-in connection terminals (two direction)
  • Optional terminal terminals
  • Triple key function (test, open, reset)
  • Detectors that are not ready for operation can be marked with the "Out of order" label by reversing the enclosed glass pane

Additional Information:
If the glass pane is replaced with the optionally available plastic pane with reset function, the MCP can be reset from the outside using the key. For the surface mounting of the MCP the surface mount base Part No. 704980 must be ordered separately, if the cable wasn't laid about a standard flush mount wall socket. Type a definition - single action in accordance with EN 54-11 § 3.4.1 (excerpt taken from EN standard): Manual fire alarm unit, for which the alarm status is automatically set (additional alarm triggering is not required) after the fragile element has been broken or its position has been changed.
Wskaźnik alarmuczerwony i żółty LED
Prąd alarmu @ 9 V DCtyp. 9 mA
Zacisk połączeniamax. 2,5 mm² (AWG 26-14)
Temperatura pracy-20 °C ... 70 °C
Napięcie robocze8 ... 30 V DC
Wagaokoło.78 g
Obciążalność styku30 V DC / 1 A
Temperatura przechowywania-30 °C ... 75 °C
Liczba detektorów/grupamax. 10 ROP w linii (zgodnie z VdS)
Wilgotność powietrza< 95 % (non-condensing)
Rodzaj ochrony IP 43 (w obudowie), IP 55 z osłoną 704965
VdS-NrG 205131
WymiarySzer:88 mm W:88 mm Głęb:57 mm (z obudową)

Karty katalogowe

TypNazwaRozmiar
ROP IQ8 małe 80497X Wersja: 03.2008 303 KB
